罗茨鼓风机

的结构特点及其故障诊断分析
罗茨鼓风机是容积式气体压缩机械中的一种，其特点是在最高设计压力范围内，管道阻力变化时流量变化很小，工作适应性强，故在流量要求稳定阻力变动幅度较大的工作场合，可予自动调节，且叶轮与机体之间具有一定间隙不直接接触，结构简单，制造维护方便。罗茨鼓风机是靠一对互相啮合的等直径齿轮，以保证两个转子等速反向转动，达到输送气体的目的，在结构上分立式、卧式两种，现场采用的是卧式。罗茨鼓风机可用于输送气体和抽去系统内气体达到负压。
结构特点与工作原理
一、结构特点
罗茨鼓风机的结构主要是有一对腰形渐开线转子、齿轮、轴承、密封和机壳等部件组成。它的排风量大，效率较高。
转子

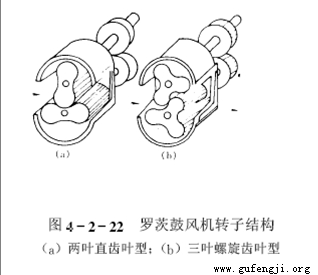

   罗茨鼓风机的转子由叶轮和轴组成，叶轮又可分为直线形和螺旋形，叶轮的叶数一般有两叶、三叶。如图4-2-22。

   结构特点与工作原理
   齿轮
    罗茨鼓风机壳内两叶转子的转动是靠各自的齿轮啮合同步传递转矩的，所以其齿轮也叫“同步齿轮”，同步齿轮既作传动，又有叶轮定位作用。同步齿轮结构较为复杂，由齿圈和齿轮毂组成，用圆锥销定位。同步齿轮又分为主动轮和从动轮，主动轮一端与联轴器连接。
轴承
    罗茨鼓风机一般选用滚动轴承，滚动轴承具有检修方便、缩小风机的轴向尺寸等优点，而且润滑方便。
密封


罗茨鼓风机的密封

部位主要在伸出机壳的传动    轴和机壳的间隙密封，其结构比较简单，一般采用迷宫式密封、涨圈式密封、机械密封或填料密封。轴承的油封采用骨架式橡胶油封。
机壳
    罗茨鼓风机的机壳有整体式和水平剖分式，结构简单。对于化工厂常用的煤气鼓风机、吸收塔鼓风机等功率较大的，大多采用检修、安装方便的水平剖分鼓风机机壳。
